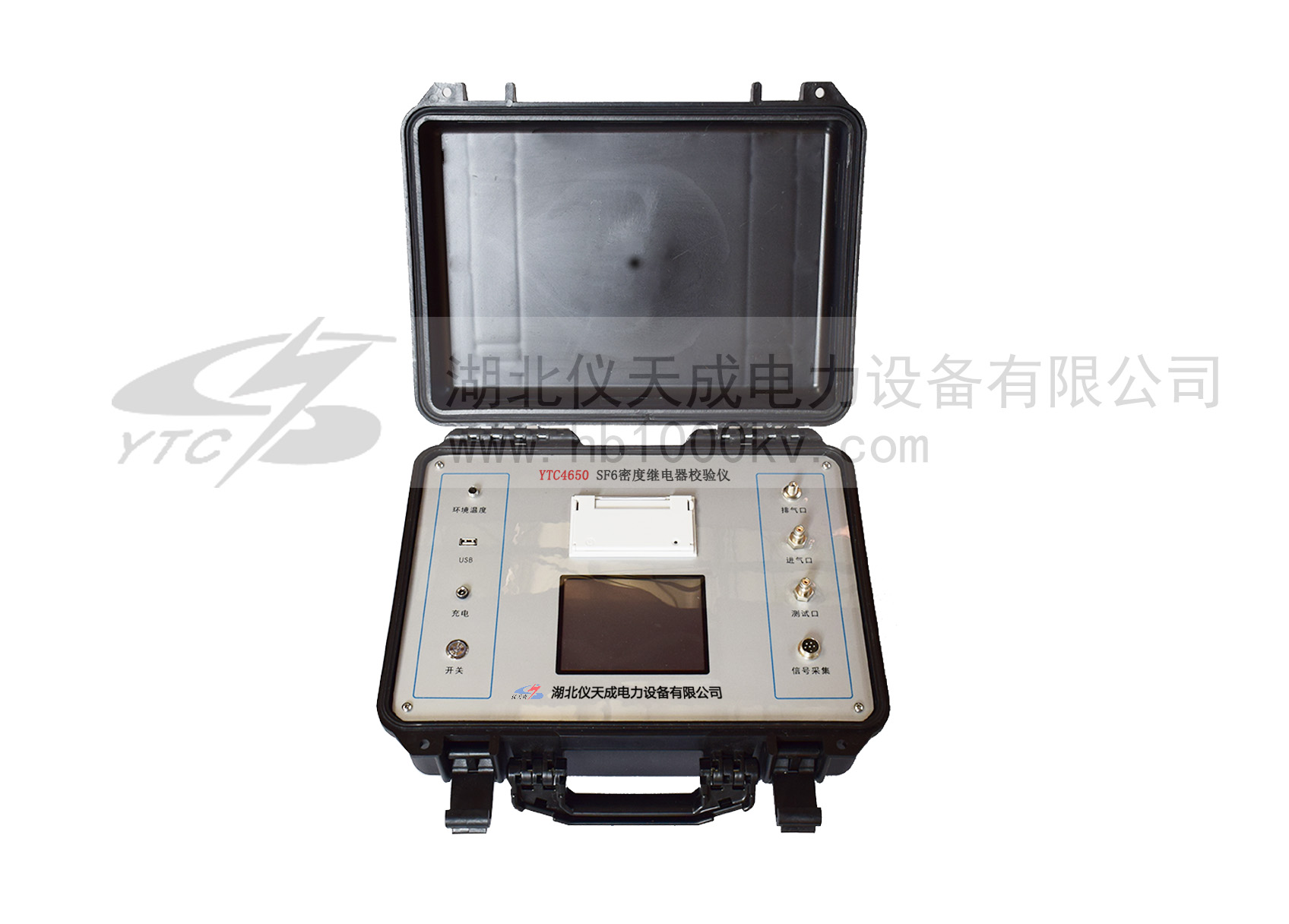

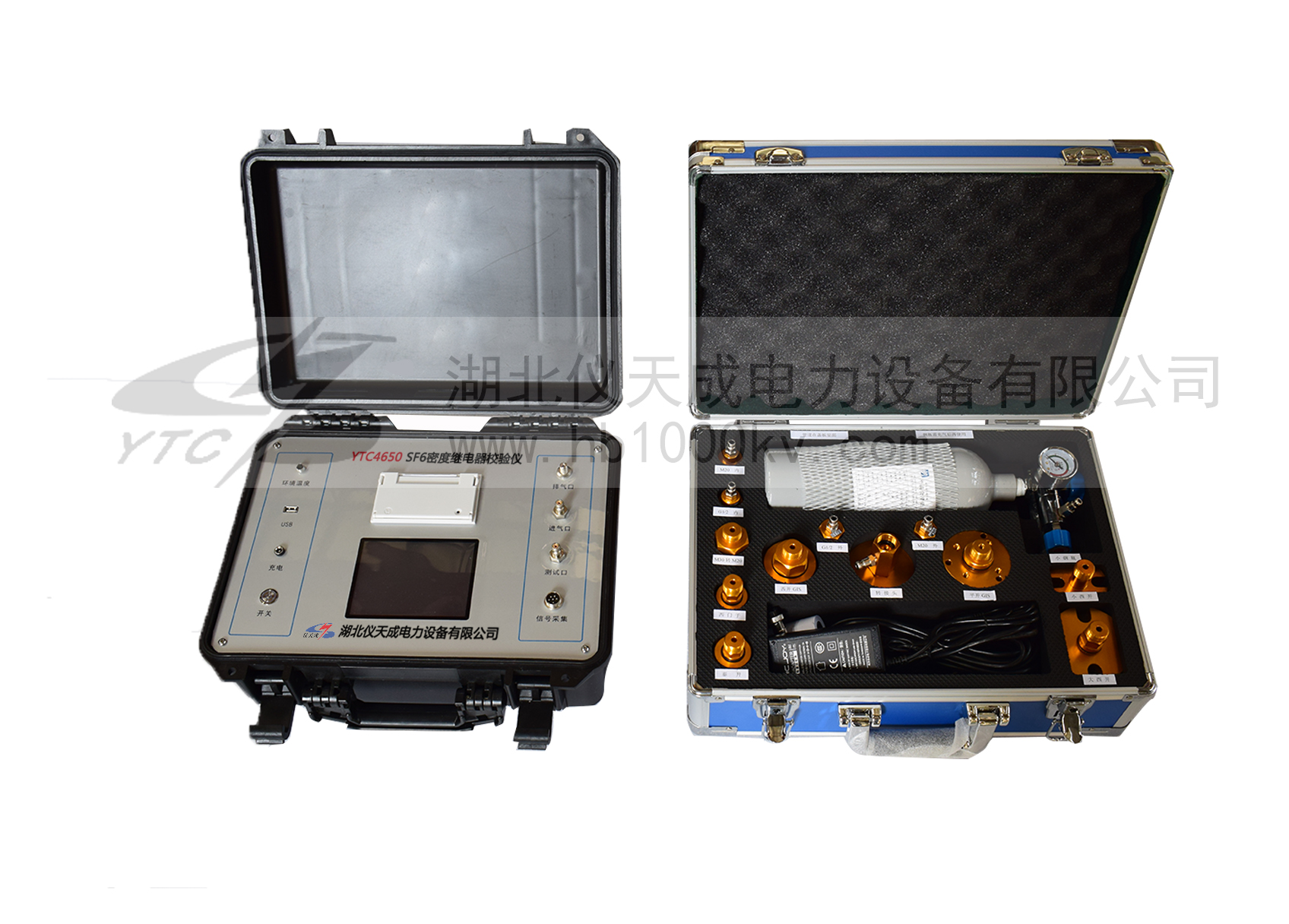

YTC4650 SF6密度繼電器校驗儀

YTC4650 SF6密度繼電器校驗儀采用微機技術，能對各種SF6密度繼電器進行校驗，以及對SF6氣體任意環境溫度下的壓力進行標準換算的一種便攜式校驗儀器。
　本儀器除可對SF6密度繼電器校驗外，還具有對壓力表、密度表進行校驗和儀器自校的功能，免除了儀器送檢和返廠校驗的難題。
- 自動化程度高、重復性好、可靠性高
- 可以測試相對和絕對壓力兩種繼電器

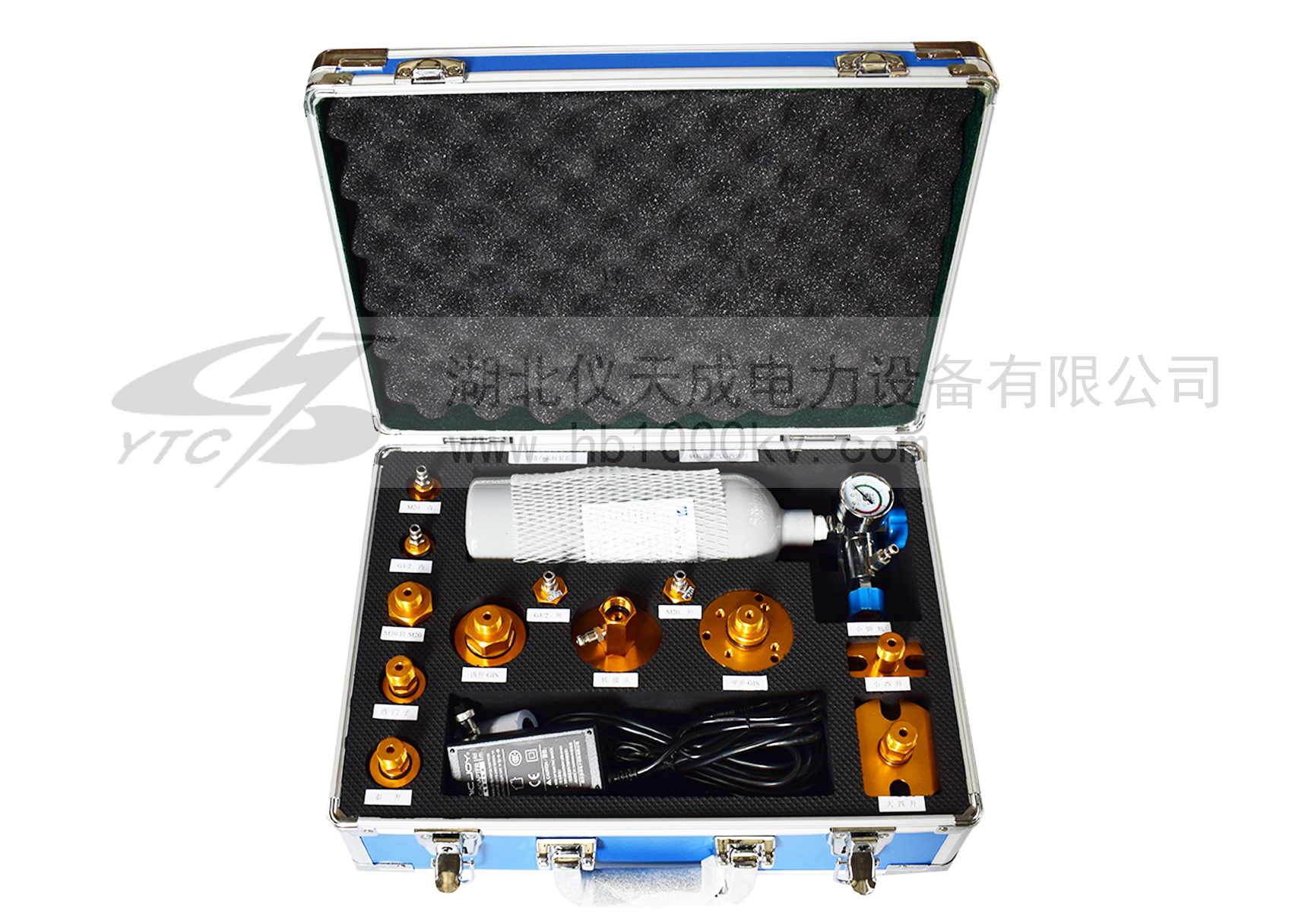

- 配有多種開關過渡接頭，操作使用方便

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：
YTC4650型智能型SF6密度繼電器校驗儀，是一種智能化全自動SF6密度繼電器校驗儀器。YTC4650 SF6密度繼電器校驗儀采用微機技術，能對各種SF6密度繼電器進行校驗，以及對SF6氣體任意環境溫度下的壓力進行標準換算的一種便攜式校驗儀器，也為SF6電氣產品的生產、安全運行、預試和維護提供方便。
　　在封閉容器中，一定溫度下的SF6氣體壓力可代表SF6氣體的密度。為了能夠統一，習慣上常把20℃時SF6 氣體壓力作為標度值。在現場校驗時，在不同的環境溫度下，測量的壓力值都要換算成其對應20℃時的壓力值，從而判斷SF6密度繼電器的性能。 YTC4650型智能型SF6密度繼電器校驗儀對這個過程是自動完成的，既準確，又靈活方便。本儀器除可對SF6密度繼電器校驗外，還具有對壓力表、密度表進行校驗和儀器自校的功能，這樣不僅可以一機多用，還免除了儀器送檢和返廠校驗的難題。

產品特征：
1. 本校驗儀采用高速單片機為核心的測控系統，自動化程度高、重復性好、可靠性高。
2. 儀器可以測試相對和絕對壓力兩種繼電器。
3. 儀器采用進口彩色大屏幕液晶，人性化界面操作方便簡單（5.7寸真彩屏）。

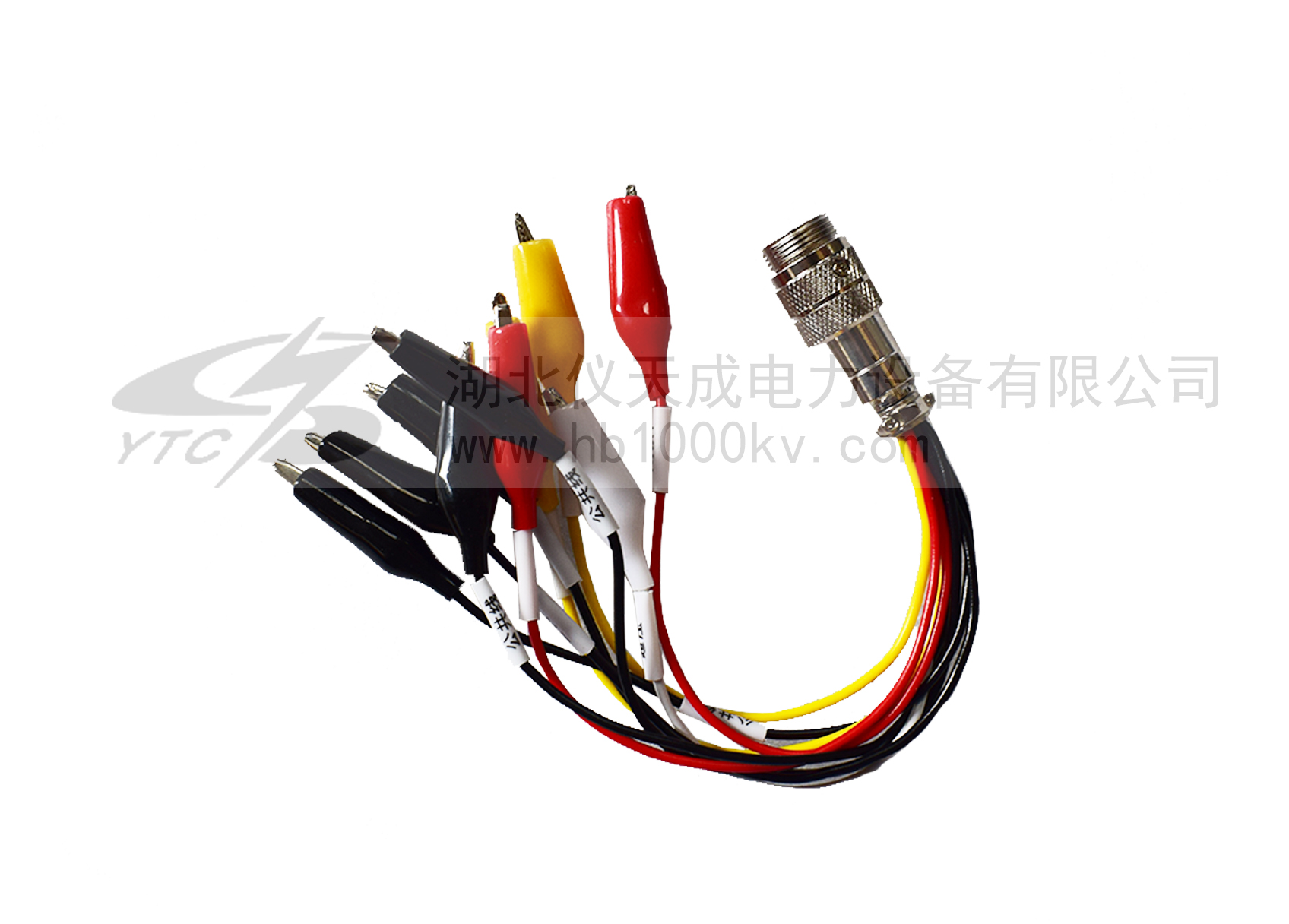

4. 儀器自動采集信號對SF6密度繼電器進行觸點電阻測量。
5. 儀器有數據存儲功能（可存儲40組數據）并具有掉電數據保護功能，方便以后對測量數據的查詢。
6. 儀器可通過USB接口將測試數據上傳PC機，自動生成專用測試數據表格。
7. 儀器可對常溫壓力表和密度表進行校驗，并報表式打印測試結果。
8. 儀器管路全部采用快速接頭，連接方便。
9. 儀器內部具有時鐘功能，也可在線對時鐘進行修正。
10. 儀器具有校驗功能，以確保儀器的校驗精度。
11. 儀器采用高精度壓力傳感器和世界先進的壓力控制元件。

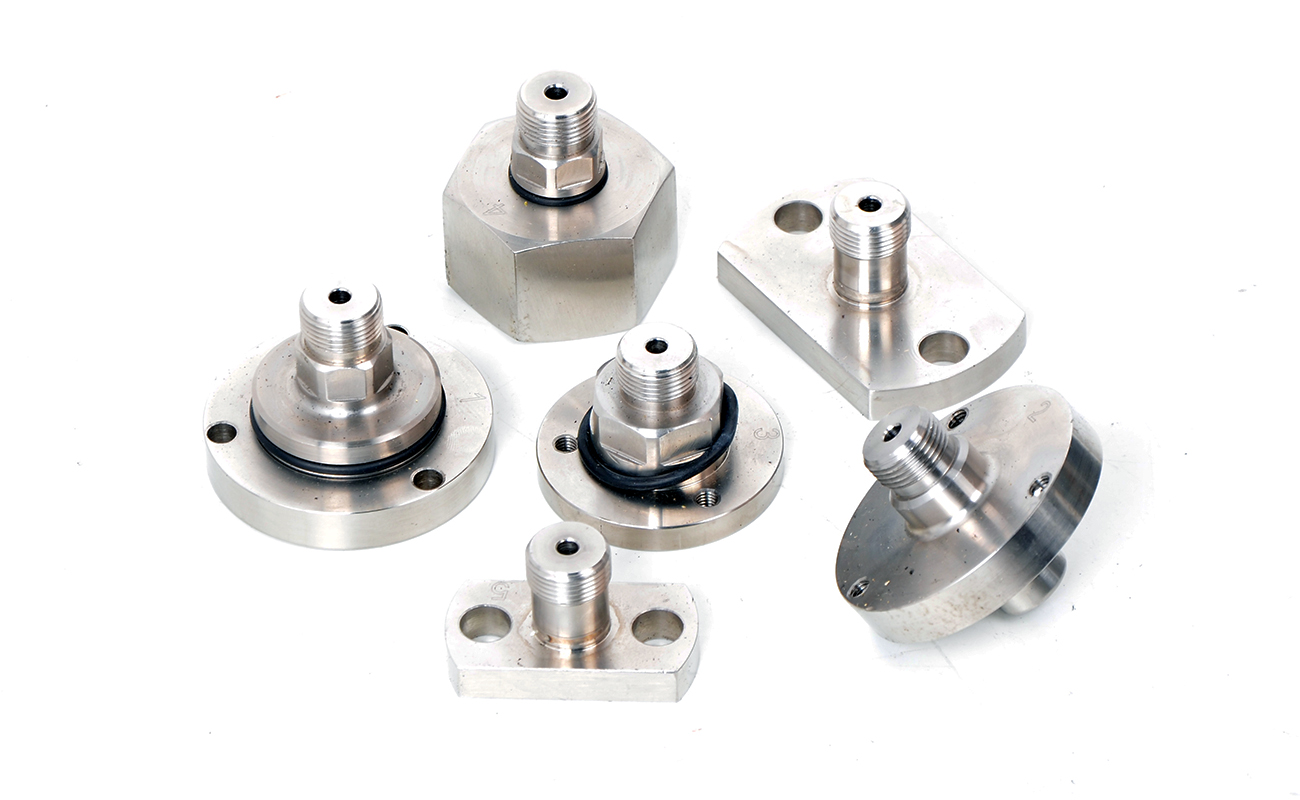

12. 儀器配有多種開關過濾接頭，操作使用方便。
13. 儀器具有繼電器觸點不帶電測試功能，觸點不帶電時由內部提供DC24V電源，選擇DC24V時可保證觸電在有油膜的情況下信號可靠采集。

產品別稱：密度繼電器校驗儀、SF6密度繼電器校驗儀、繼電器測試儀。

技術參數 TECHNICAL PARAMETERS

項目	技術參數
測量方式	自動測量

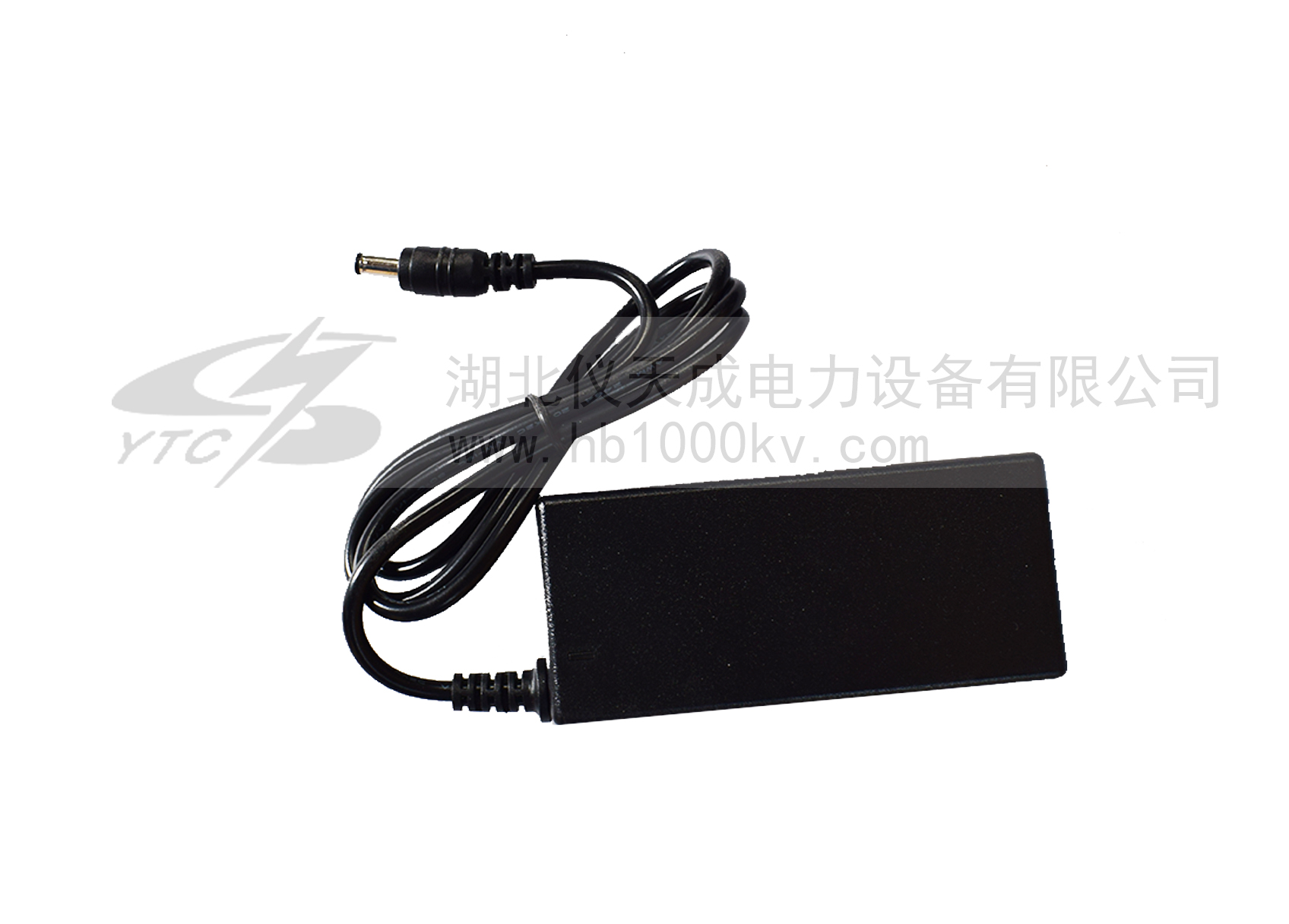

工作電源	AC220V±10% 50Hz/內置電池
測量精度	0.2級
顯示方式	5.7寸真彩液晶顯示
測量范圍	0～1.0Mpa
壓力顯示分辨率	0.0001Mpa
測量壓力類型	絕對壓力和相對壓力
觸點電阻測量精度	±0.5%
觸點電阻測量范圍	0-10Ω
觸點電阻分辨率	0.01Ω
測量觸點電壓	DC24V
溫度采集方式	自動和手動
儀器使用溫度	-30～60℃（最佳使用溫度 5～50℃）
存儲容量	1000組
通訊接口	USB
輸入方式	觸摸

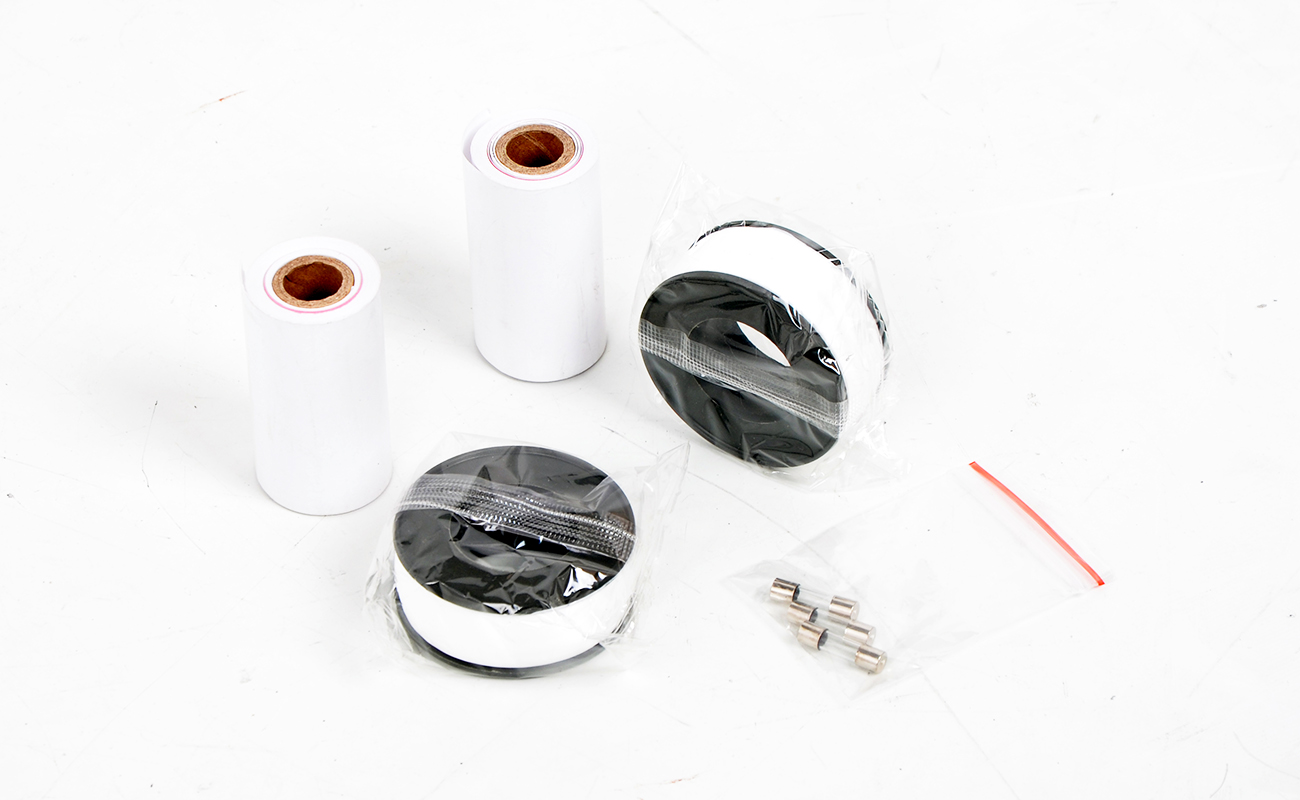

打印方式	熱敏打印
溫度范圍	-50℃～125℃ 分辨率0.1℃
儀器重量	6.0Kg
尺寸重量	主機箱	440×300×280mm
	附件箱	380×250×150mm
