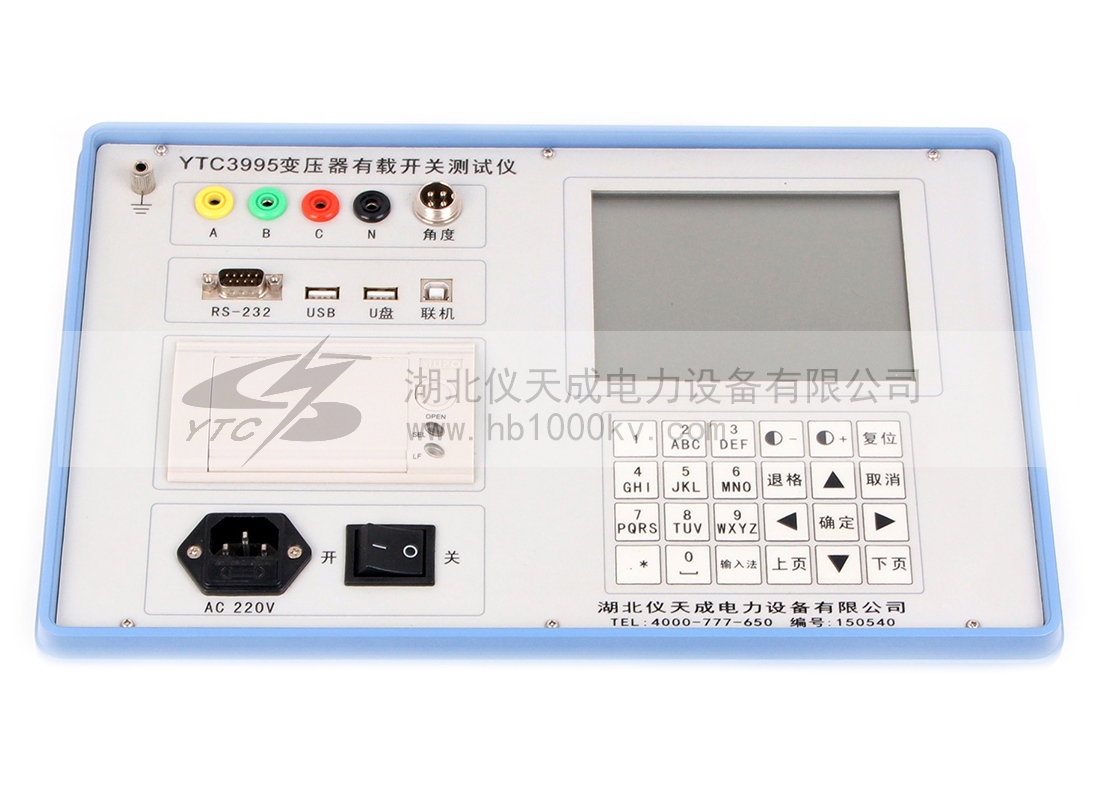

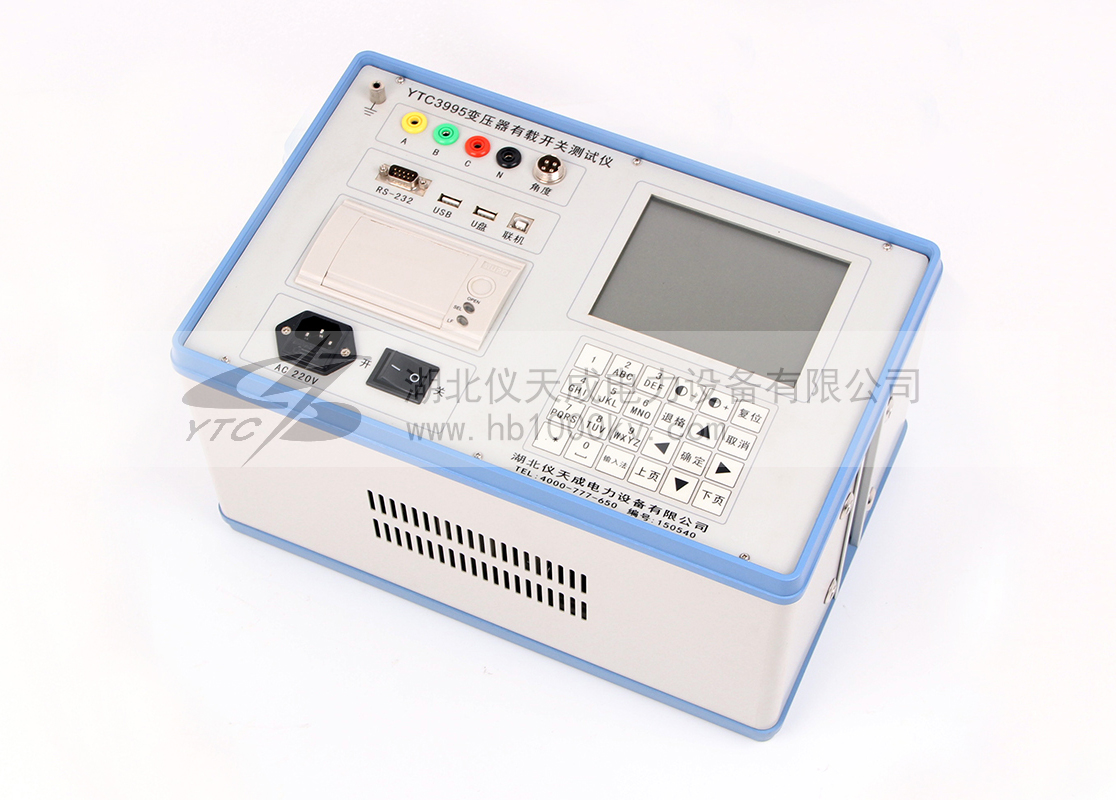

YTC3995變壓器有載開關測試儀

YTC3995變壓器有載開關測試儀采用計算機控制，通過特殊設計的測量電路，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性、等參數的測量。
- 高速6通道同步數據采樣
- 內置恒流源，測試準確
- 立式機箱結構，重量輕，攜帶方便

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

YTC3995變壓器有載開關測試儀采用計算機控制，通過特殊設計的測量電路，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性、等參數的測量。用戶可根據需要和現場條件，直接由分接開關引線進行測量，也可由變壓器三相套管及中性點直接接線測量。
用于測量和分析電力系統中電力變壓器及特種變壓器有載分接開關電氣性能指標的綜合測量儀器。它采用微電腦控制，通過設計的測量電路，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性等參數的準確測量。用戶可根據需要和現場條件，直接由分接開關引線進行測量，也可由變壓器三相套管及中性點直接接線測量。
該儀器具有對所測數據進行顯示、分析、存儲、打印等功能。解決了目前電力變壓器有載分接開關測量方法落后，沒有專用測試手段的問題。可在電力設備預防性試驗及變壓器大修中及時診斷出有載分接開關的潛在故障，對提高電力系統運行的可靠性具有重要意義。

產品別稱：有載分接開關測試儀、變壓器有載分接開關測試儀、變壓器有載開關測試儀。

產品特點：
主機
立式機箱結構，重量輕、攜帶方便。
內置恒流源，具有完善可靠的保護電路。
可帶繞組測試或不帶繞組測試。
內置嵌入式PC-104工控機，速度快，存儲容量大。
6通道高速同步數據采樣。

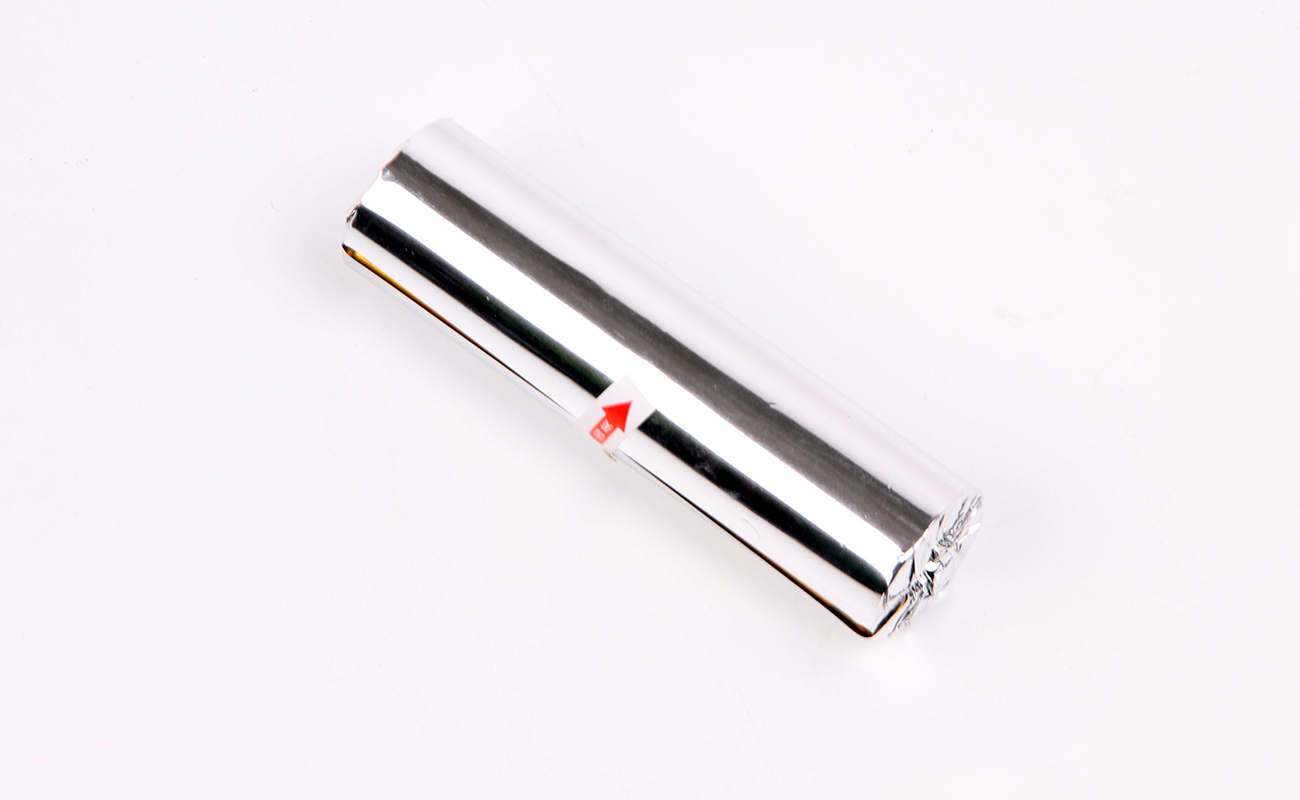

內置面板式熱敏打印機。

操作界面
5.7寸帶背光寬溫液晶，陽光下清晰顯示。
圖形和文本顯示結果。
中文菜單式操作界面。
T9輸入法，可輸入數字、字母、漢字及各種符號。
數據存儲
主機存儲容量1G，可存儲上萬組測試數據。
具有外接U盤存儲功能，存儲更多數據。
U盤數據同步功能，便捷的數據交換。
可直接打開U盤上的數據文件。
樹形存儲結構，按站名、編號、分接位存儲，數據查詢方便。

聯機功能
配有Windows版《OTS數據管理軟件》。
具備USB和RS232聯機功能。
完善的PC數據管理分析功能。
PC聯機模式下可完成數據導入或現場測試。

軟件升級
USB或RS-232聯機升級。
現場可使用U盤升級。

技術參數 TECHNICAL PARAMETERS

項目	技術參數
輸出電流	≥1A，3通道
數據采樣	采樣通道	6通道
	采樣頻率	10KHz/s
測量范圍	過渡電阻	0.5Ω～20Ω
	過渡時間	≤250ms
分辨率	電阻	0.01Ω
	時間	0.1ms
測量精度	過渡電阻	±(5%+3字)
	過渡時間	±(0.1%+1字)
存儲方式	U盤存儲、本機存儲1G
外形尺寸	350mm×230mm×200mm
主機重量	5kg
