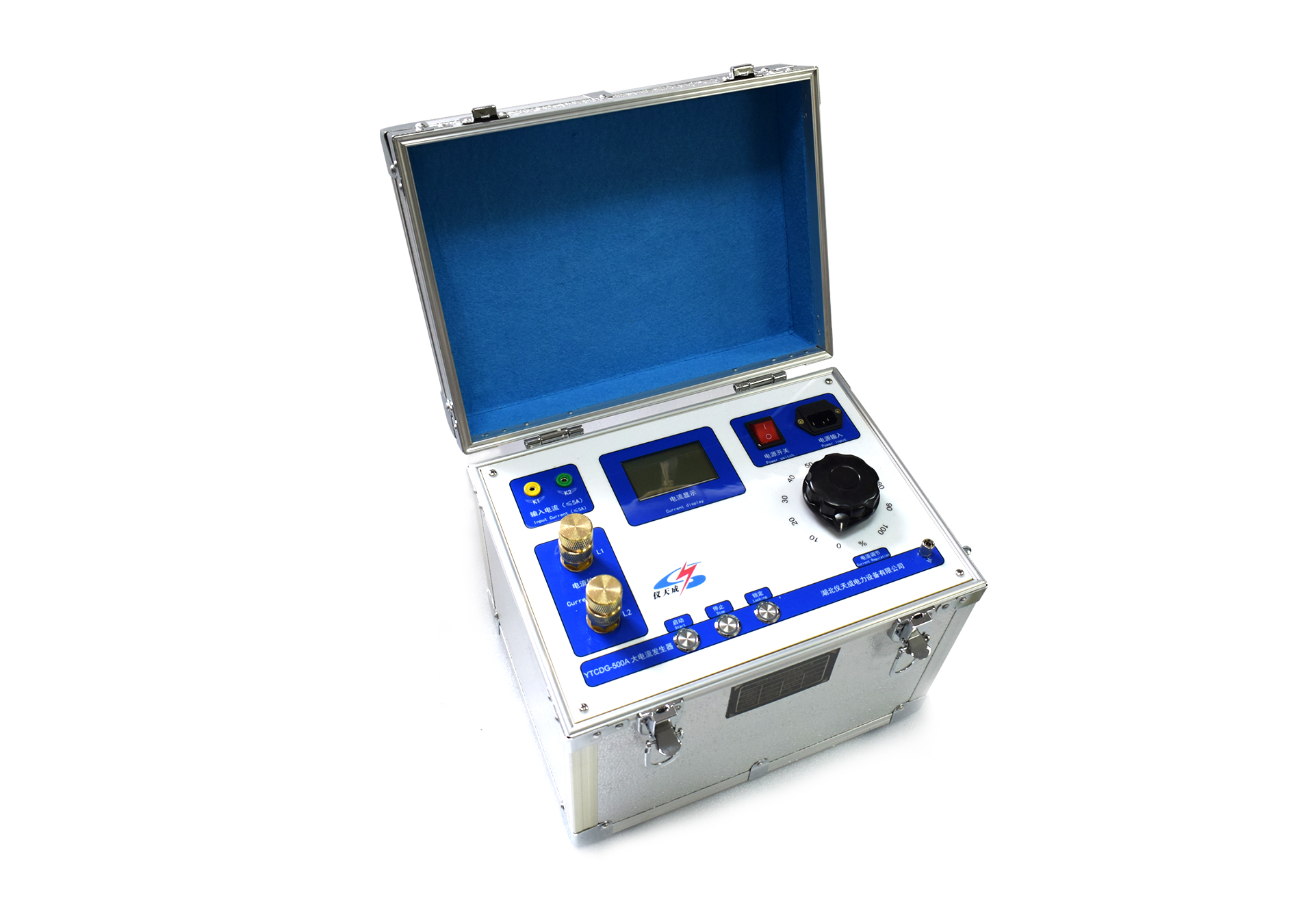

從事電力檢測的朋友們對于大電流發生器應該是再熟悉不過了，其是一款主要用于一次母線保護及各種電流互感器的變比等測試項目的精密儀器，下面主要給大家談談關于大電流發生器技術參數以及操作。
1.輸入電壓：AC 220V ±10%
2.額定功率：3KVA
3.輸出電流：AC 0～500A 無級可調，面板配備數顯電流表，實時監測輸出電流值
4.輸出電壓：5V
5.輸出波形：標準正弦波，波形毛刺微小，紋波系數＜0.3%，優于電力系統相關指標要求
6.測量精度：采用 0.2S 級測量元件，實際測量精度穩定在 0.3 級以內；全量程電流可平滑連續調節，整體精度高于 0.2 級；電流、電壓顯示均為真有效值，具備精度高、穩定性強的特點
7.電流穩定度：0.2%
1.接線檢查：接線完成后，需逐點核查接線正確性，確認各接插件連接牢固、接觸良好，避免因接線問題引發故障
2.異常處理：測試過程中若出現打火、開機無任何顯示等異常情況，應立即切斷電源，重新全面檢查接線，排除問題后方可再次啟動設備
3.回路要求：實際接線時，必須確保電流輸出端子形成完整回路，否則儀器將無法正常輸出電流
4.導線配置：設備標配隨機輸出導線；若需外接銅導線，應按照 10A/mm² 的規格選擇，保證導線載流能力滿足設備運行需求
5.工作時長：設備容量按短時工作（2 分鐘）設計，用于批量試驗時，單次工作時間應≤2.2 分鐘，工作結束后需等待 10 分鐘，待設備冷卻后再進行下次操作；若需開展溫升試驗（試驗時長 30 分鐘 - 24 小時），需按長期工作溫升要求另行配制專用設備或組件
大電流試驗裝置具有輸出功率大，體積小，重量輕等優點，被廣泛用于電力、鐵路、石化、冶金和礦山等企業的科研、生產和電氣試驗現場。
